des électriciens ici?

Le 23 avril 2021 à 17:49:13 :

Le 23 avril 2021 à 17:45:18 :

Le 23 avril 2021 à 17:41:54 :
Ca marche pas comme ca clé.
Déjà le neutre sera acheminé directement à l'ampoule et la prise sans passer par l'interrupteur, seule la phase sera coupée.
Après si tu prends un interrupteur "marche arret" (deux bornes) tu mets la phase (venant du tableau élec) sur une borne, puis tu relies tes deux fils vers ampoule et prise sur l'autre borne.
Si tu as un inter "va et vient" dont tu veux te servir comme marche arrêt, tu mets l'arrivée phase sur la borne "commun", les deux autres fils sur 1 (ou 2).
De cette facon l'ampoule et la prise seront alimentées ensemble, et coupées ensemble (je ne sais pas si c'est ce que tu veux...)

non justement je voudrais que la prise soit en permanence alimenté

Alors dans ce cas là tu fais une dérivation (avec un domino dans une boite):

neutre tableau -> ampoule
phase tableau -> prise et comm inter (tu rentres 3 fils dans le domino)
1 inter -> ampoule

et bien sûr terre tableau -> terre prise

ok je vais testé ça cimer chef

Le 23 avril 2021 à 17:51:37 :

Le 23 avril 2021 à 17:47:25 :

Le 23 avril 2021 à 17:44:13 :

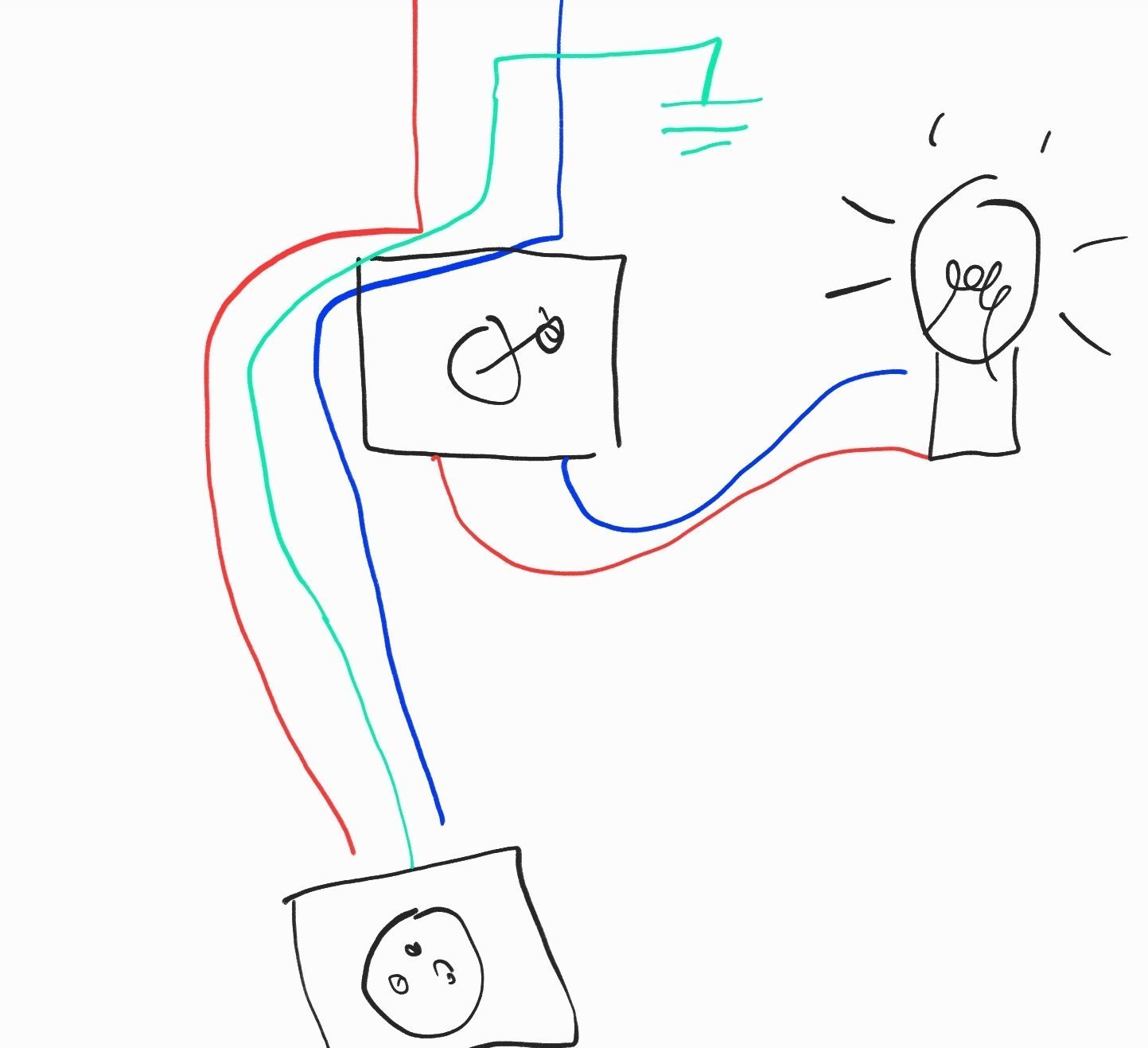

J'aurai pensé a un truc plus comme ça

en fait y'a aucune prise électrique dans la pièce la seule arrivé de jus c'est l'interrupteur qui est déjà en place

Dans ce cas tu choppes la phase sur l'inter et dont tu sers comme "phase tableau". A verifier que tu as bien la phase (car des fois c'est le neutre qui est coupé par l'inter...).

Faudra prendre le neutre (ou la phase si c'est le neutre qui passe par l'inter) qque part sur le même circuit (ie commandé par le même disjoncteur au tableau).

ok cimer chef t'es électricien?

Le 23 avril 2021 à 17:54:17 :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

impossible dans la pièce ou je veux faire ça

Le 23 avril 2021 à 17:54:17 GoneBulk a écrit :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

Oui mais on dirait que l'auteur veut bricoler un truc rapidement

J'ai peur s'il laisse ça comme ça et qu'il lui prenne l'envie de brancher un chauffage/seche cheveux dessus...

[17:56:58] <ktodruidique>

Le 23 avril 2021 à 17:54:17 :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

impossible dans la pièce ou je veux faire ça

C'est jamais impossible, on fait toujours ça. D'où les boîtes de dérivation ou les borniers hein

[17:57:13] <Research512>

Le 23 avril 2021 à 17:54:17 GoneBulk a écrit :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

Oui mais on dirait que l'auteur veut bricoler un truc rapidement

J'ai peur s'il laisse ça comme ça et qu'il lui prenne l'envie de branche un chauffage dessus...

Oue c'est pas rassurant son truc
J'ai jamais vu un branchement comme ça
Après je suis dans l'industriel, pas le domestique, mais je suis certain sue ça se fait pas ce genre d'installation

Le 23 avril 2021 à 17:56:40 :
Je suis quasiment sûr que la NF C 15-100 interdit ce genre de trucs
Pas le même type de protection (pas besoin de différentiels sur l'éclairage), pas la même section de câble, risque de courant de fuite (coupures intempestives), risque de mauvais fonctionnement de l'éclairage/du truc branché sur la prise...

En effet c'est pas du tout conforme à la norme actuelle. Mais pas dangereux s'il y a un différentiel, la terre sur la prise et si on ne charge pas trop la prise.

Le 23 avril 2021 à 17:57:13 :

Le 23 avril 2021 à 17:54:17 GoneBulk a écrit :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

Oui mais on dirait que l'auteur veut bricoler un truc rapidement

J'ai peur s'il laisse ça comme ça et qu'il lui prenne l'envie de brancher un chauffage/seche cheveux dessus...

150 W max

Le 23 avril 2021 à 17:58:36 :

[17:57:13] <Research512>

Le 23 avril 2021 à 17:54:17 GoneBulk a écrit :
En domestique le plus simple c'est d'avoir des circuits prises et des circuits éclairage séparés

Oui mais on dirait que l'auteur veut bricoler un truc rapidement

J'ai peur s'il laisse ça comme ça et qu'il lui prenne l'envie de branche un chauffage dessus...

Oue c'est pas rassurant son truc
J'ai jamais vu un branchement comme ça
Après je suis dans l'industriel, pas le domestique, mais je suis certain sue ça se fait pas ce genre d'installation

je suis pas rassurer non plus c'est pour ça que je pose la question

[17:58:51] <Jean_CacheSexe>

Le 23 avril 2021 à 17:56:40 :
Je suis quasiment sûr que la NF C 15-100 interdit ce genre de trucs
Pas le même type de protection (pas besoin de différentiels sur l'éclairage), pas la même section de câble, risque de courant de fuite (coupures intempestives), risque de mauvais fonctionnement de l'éclairage/du truc branché sur la prise...

En effet c'est pas du tout conforme à la norme actuelle. Mais pas dangereux s'il y a un différentiel, la terre sur la prise et si on ne charge pas trop la prise.

Et le jour où il charge trop et qu'il y a un accident l'assurance ne couvrira pas
Je comprends pas ce qui empêche de foutre une dérivation

Le 23 avril 2021 à 17:59:57 :

[17:58:51] <Jean_CacheSexe>

Le 23 avril 2021 à 17:56:40 :
Je suis quasiment sûr que la NF C 15-100 interdit ce genre de trucs
Pas le même type de protection (pas besoin de différentiels sur l'éclairage), pas la même section de câble, risque de courant de fuite (coupures intempestives), risque de mauvais fonctionnement de l'éclairage/du truc branché sur la prise...

En effet c'est pas du tout conforme à la norme actuelle. Mais pas dangereux s'il y a un différentiel, la terre sur la prise et si on ne charge pas trop la prise.

Et le jour où il charge trop et qu'il y a un accident l'assurance ne couvrira pas
Je comprends pas ce qui empêche de foutre une dérivation

une dérivation sur le tableau ou a la sortie des fils qui sont dans la pièce ?

Le 23 avril 2021 à 18:02:21 :
et c'est bon

c''est ce que je vais essayer

Le 23 avril 2021 à 18:01:43 :
J'ai un bac électrotechnique et je serai même pas de répondre
